| Body Material: | Ductile Iron / DI / GGG50 | Screen: | SS304, SS316 |
|---|---|---|---|
| Size: | Dn15 - Dn600 | Pressure Rating: | Pn16, 1.6MPa |
| Connection Ends: | RF, FF | Other: | OEM available |

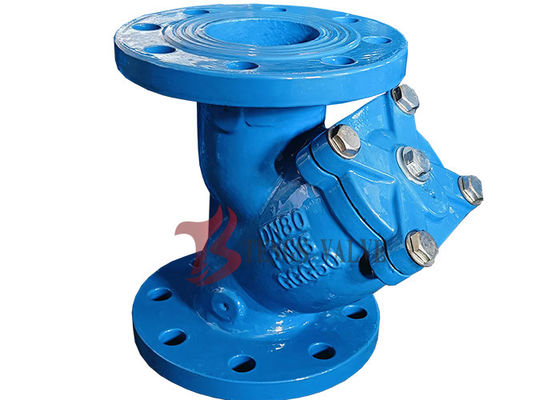

GGG50, Δυνατό σίδερο, ΔΕ Φλάντζης Δέσμη τύπου Y, Δέσμη, Pn16, 1.6MPa, SS304 Screen DI Body, Dn80
Γρήγορες λεπτομέρειες:
1Τύπος: GGG50, DI Y τύπου στεγνωτήρα
2Μεγέθη: Dn15 - Dn600
3Δυναμική πίεση: Pn16
4Διορθωτικό μέσο: Άνεμα κλπ.
5- Υλικό σώματος: Δυκτό σίδηρο / DI / GGG50
6Εικόνα: από ανοξείδωτο χάλυβα (SS304, SS316)
7Μέγεθος πλέγματος: 10mesh, 20mesh, 40mesh, 60mesh, 100mesh, 200mesh, 400mesh κλπ.
8Τελική σύνδεση: FF, RF
9Ζωγραφική: επικάλυψη με επωξικό (μπλε)
Πρότυπα σχεδιασμού:
Προσωπικά: DIN3202 F1
Δάτρηση φλάντζας σύμφωνα με το DIN2501
Υδροδοκιμή (δοκιμή σώματος): 1,5 φορές η πίεση εργασίας με νερό.
Χαρακτηριστικά του στεγνωτήρα
1. Το στεγνωτήριο είναι ένα είδος εξοπλισμού που εξαλείφει μια μικρή ποσότητα ακαθαρσιών από υγρό και αέρια. Μπορεί να προστατεύσει τη φυσιολογική λειτουργία του συμπιεστή, της αντλίας και άλλων εξοπλισμούς καθώς και των οργάνων,Επίσης μπορεί να βελτιώσει την ποιότητα των υγρών και των αερίων.Έτσι, μπορεί να χρησιμοποιηθεί ευρέως στον πετρελαϊκό, τη χημική βιομηχανία, τη χημική ίνα, τη φαρμακευτική και τη βιομηχανία τροφίμων κλπ.
2. Y Χαρακτηριστικά του στεγνωτήρα
Ένα συμπαγές είδος στεγνωτήρα με χαμηλή αντίσταση στο υγρό και που απαιτεί λιγότερο χώρο εγκατάστασης.
Ο στεγνωτής τύπου Y μπορεί να χρησιμοποιηθεί ευρέως για την απομάκρυνση βρωμιών και σκόνης από αγωγούς.
Το στεγνωτήριο τύπου Y είναι ελαφρύ, συμπαγές και έχει σχεδιαστεί για εύκολη σωλήνωση, διαθέτει μια μεγάλη ποικιλία δομών, σχημάτων και τύπων πλέγματος.
Εφαρμόσιμο μέσο για το συσσωρευτή
Α) Αδύναμο διαβρωτικό μέσο για την παραγωγή πετροχημικών προϊόντων όπως νερό, αμμωνία, πετρέλαιο και προϊόντα υδρογονανθράκων κλπ.
Β) Διαβρωτικό μέσο για χημικά προϊόντα, όπως υδρογόνο νατρίου, καυστική σόδα, μετρικό οξύ, οξικό οξύ κλπ.
Γ) Μέσο χαμηλής θερμοκρασίας για ψύξη, το ψυκτικό, όπως υγροποιημένο μεθάνιο, υγροποιημένη αμμωνία, οξυγόνο κλπ.
Δ) Βιομηχανικό μέσο υγιεινής στη ελαφριά βιομηχανία, τα τρόφιμα και τα φαρμακευτικά προϊόντα όπως η μπύρα, τα ποτά, τα ποτά, τα γαλακτοκομικά προϊόντα κλπ.
Περιγραφές:
1. DI Y τύπου στεγνωτήρα Προδιαγραφές Μέγεθος οθόνης
| Προδιαγραφές οθόνων | ||
| Μέγεθος | Άνοιξη | Std: Διάφραξη/Perf |
| 1/2 "-3" | 0.045" | 3/64" |
| 4"-14" | 0.125" | 1/8" |
2. Κύρια εξαρτήματα και κατάλογο υλικών για στεγνωτήρες τύπου DI Y
| - Όχι, όχι, όχι. | Μέρος | Υλικό | Πρότυπο DIN |
| 1 | Σώμα | Ελαστικός σίδηρος | ΔΙ, GGG50 |
| 2 | Σφραγίδα σώματος | ΠΤΦΕ/Γκραφίτη | ΠΤΦΕ / Χωρίς αμίαντο |
| 3 | Σιδεράκια | Χάλυβας | Rst37-2 |
| 4 | Κάλυψη | Ελαστικός σίδηρος | ΔΙ, GGG50 |
| 5 | Κύλινδρο | Ατσάλι ατσάλι | ΣΥ304 |
| 6 | Εικόνα | Ατσάλι ατσάλι | ΣΥ304 |
4Κύρια διαστάσεις σύνδεσης:
| DN | Α | Dg | Dk | D | f | β | n-δ | H |
| 15 | 130 | 46 | 65 | 95 | 2 | 12 | 4-14 | 75 |
| 20 | 150 | 56 | 75 | 105 | 2 | 14 | 4-14 | 75 |
| 25 | 160 | 65 | 85 | 115 | 3 | 14 | 4-14 | 88 |
| 32 | 180 | 76 | 100 | 140 | 3 | 16 | 4-19 | 88 |
| 40 | 200 | 84 | 110 | 150 | 3 | 16 | 4-19 | 100 |
| 50 | 230 | 99 | 125 | 165 | 3 | 19 | 4-19 | 113 |
| 65 | 290 | 118 | 145 | 185 | 3 | 19 | 4-19 | 130 |
| 80 | 310 | 132 | 160 | 200 | 3 | 19 | 8-19 | 157 |
| 100 | 350 | 156 | 180 | 220 | 3 | 19 | 8-19 | 187 |
| 125 | 400 | 184 | 210 | 250 | 3 | 19 | 8-19 | 219 |
| 150 | 480 | 211 | 240 | 285 | 3 | 19 | 8-23 | 278 |
| 200 | 600 | 266 | 295 | 340 | 3 | 20 | 12-23 | 349 |
| 250 | 730 | 319 | 355 | 405 | 3 | 22 | 12-28 | 435 |
| 300 | 850 | 370 | 410 | 460 | 4 | 24.5 | 12-28 | 520 |
4. Τύπος καπόνα για ελεγκτή τύπου Y από ευέλικτο σίδηρο
