Προσωρινό Κωνικό Στραγγιστήρι, Ανοξείδωτο Ατσάλι 304, Κωνικά Στραγγιστήρια, Ansi 150LB, 300LB, 600LB

Είμαι Online Chat Now
Αγοράστε τα μέρη των βιομηχανικών βαλβίδων από το 2008, καλή ποιότητα, καλός προμηθευτής!

—— Ο κ. Lobo

Αξιόπιστος! Εμείς βαλβίδες πυλών αγορών Offen, βαλβίδες σφαιρών, βαλβίδες σφαιρών, και μερικοί διηθητήρες από αυτήν την επιχείρηση, καλή υπηρεσία, γρήγορη παράδοση.

—— Mr.Kim

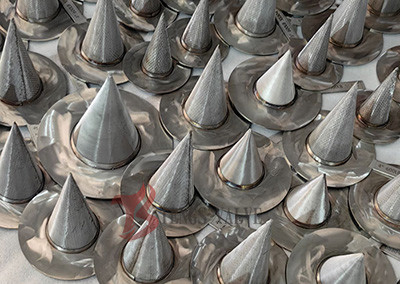

Προσωρινό Κωνικό Στραγγιστήρι, Ανοξείδωτο Ατσάλι 304, Κωνικά Στραγγιστήρια, Ansi 150LB, 300LB, 600LB

Temporary Conical Strainer, Stainless Steel 304, Cone Strainers, Ansi 150LB, 300LB, 600LB
Temporary Conical Strainer, Stainless Steel 304, Cone Strainers, Ansi 150LB, 300LB, 600LB

Μεγάλες Εικόνας :  Προσωρινό Κωνικό Στραγγιστήρι, Ανοξείδωτο Ατσάλι 304, Κωνικά Στραγγιστήρια, Ansi 150LB, 300LB, 600LB Καλύτερη τιμή

Λεπτομέρειες:

Place of Origin: China
Μάρκα: Tengs Valve
Πιστοποίηση: ISO
Model Number: Conical / Cone Type

Πληρωμής & Αποστολής Όροι:

Minimum Order Quantity: 1 Pc
Τιμή: negotiable
Packaging Details: Seaworthy, Airworthy Plywoods
Delivery Time: 15 Days
Supply Ability: 500Pcs
Λεπτομερής Περιγραφή Προϊόντος
Υλικό σώματος: Ανοξείδωτο, SS304 Οθόνη/καλάθι: ΣΥ304
Δίκτυο: ΣΥ304 Διορισμός πίεσης: Κατηγορία 150LB - 300LB - 600LB
Μέγεθος: 1in - 36in, Dn25 - Dn900 Customized: YES

Προσωρινό Κωνικό Στραγγιστήρι, Ανοξείδωτο Ατσάλι 304, Κωνικά Στραγγιστήρια, Ansi 150LB, 300LB, 600LB


Γρήγορες Λεπτομέρειες

1. Προϊόν: 304SS Κωνικό Στραγγιστήρι

2. Υλικό Οθόνης: SS3104

3. Μέγεθος Διάτρητης Οπής: 1mm, 2mm, 3mm, 5mm κ.λπ.

4. Υλικό Πλέγματος: SS304

5. Μέγεθος Πλέγματος: 20mesh, 40mesh, 60mesh, 80mesh, 100mesh, 200mesh, 400mesh κ.λπ.

6. Μέγεθος: 1" -36", DN25 - DN900

7. Βαθμολογία: CL150LB - 300LB - 600LB

8. Προσαρμοσμένο: Ναι

Προσωρινό Κωνικό Στραγγιστήρι, Ανοξείδωτο Ατσάλι 304, Κωνικά Στραγγιστήρια, Ansi 150LB, 300LB, 600LB 0

Χαρακτηριστικά

1. Τα προσωρινά στραγγιστήρια σχεδιάζονται για χρήση σε καταστάσεις όπου μπορεί να συμβεί προσωρινή μόλυνση στον αγωγό: εφαρμογές εκκίνησης εργοστασίων ή επισκευές εργοστασίων και προσφέρουν μια προσιτή μέθοδο προστασίας του μηχανικού εξοπλισμού από βρωμιά, επικαθίσεις ή άλλα ξένα υλικά.



2. Χαρακτηριστικά του Προσωρινού Στραγγιστήριου:

Α). Επαρκής αντοχή των στοιχείων και του περιβλήματος

Β). Χαμηλότερο κόστος

Γ). Λιγότερο βάρος

Δ). Συνολική περιοχή διήθησης τουλάχιστον 3 έως 5 φορές της περιοχής διατομής εισόδου

Ε). Τα στραγγιστήρια πληρούν τις απαιτήσεις ASME B16.5 ή ASME B16.25 & ASME B16.34



3. Το προσωρινό Στραγγιστήρι μπορεί να χρησιμοποιηθεί σε ατμό, νερό, λάδι ή αέριο και εγκαθίσταται μεταξύ δύο φλαντζών για γρήγορη προστασία του εξοπλισμού.

Προσωρινό Κωνικό Στραγγιστήρι, Ανοξείδωτο Ατσάλι 304, Κωνικά Στραγγιστήρια, Ansi 150LB, 300LB, 600LB 1



Περιγραφές



1. Μέγεθος Προσωρινού Στραγγιστήριου:

Εύρος μεγέθους κατασκευής: 1" (DN 25) έως 36" (DN 900)



2. Βαθμολογία πίεσης προσωρινού στραγγιστήριου:

Κατάλληλο για τοποθέτηση μεταξύ & Βαθμολογία πίεσης: ANSI Class 150LB / 300LB / 600LB

DIN PN10 / PN16 / PN25 / PN40



Πρότυπο Βαθμολογία πίεσης
ANSI Class 150LB, 300LB, 600LB
DIN PN10, PN16, PN25, PN40, PN64, PN100



3. Υλικό Προσωρινού Στραγγιστήριου:

Υλικό κατασκευής για προσωρινό στραγγιστήρι:

Duplex Steel / Super Duplex Steel

Ανοξείδωτο ατσάλι 304 / 316

Ανοξείδωτο ατσάλι 304L / 316L



Όχι. Όνομα εξαρτήματος Υλικό
1 Σώμα/Οθόνη SS304 SS316 (L) UNS S31803 (2205) UNS S32750(2507)
2 Πλέγμα SS304/SS316/SS316L



4. Κατεύθυνση ροής προσωρινού στραγγιστήριου:

Το προσωρινό στραγγιστήρι μπορεί να εγκατασταθεί σε 2 κατευθύνσεις ως εξής:

Α). Ροή υγρού από έξω από το στραγγιστήρι προς τα μέσα.

Β). Υγρό από το εσωτερικό του στραγγιστήριου προς τα έξω.



5. Μέγεθος διάτρητης οπής και πλέγματος

Α.) Μέγεθος διάτρητης οπής από ανοξείδωτο ατσάλι: 1mm, 1.5mm, 2mm, 3mm, 4mm, 5mm, 8mm και 10mm κ.λπ.

Προσωρινό Κωνικό Στραγγιστήρι, Ανοξείδωτο Ατσάλι 304, Κωνικά Στραγγιστήρια, Ansi 150LB, 300LB, 600LB 2

Β). Διάγραμμα μεγέθους πλέγματος:

Πλέγμα Microns (μm) Πλέγμα Microns (μm)
5 3900 140 104
10 2000 170 89
16 1190 200 74
20 840 230 61
25 710 270 53
30 590 325 44
35 500 400 38
40 420 460 30
45 350 540 26
50 297 650 21
60 250 800 19
80 178
100 150
120 124



6. Προσωρινές κύριες διαστάσεις κωνικού στραγγιστήριου

Προσωρινό Κωνικό Στραγγιστήρι, Ανοξείδωτο Ατσάλι 304, Κωνικά Στραγγιστήρια, Ansi 150LB, 300LB, 600LB 3



NPS

B

Εσωτερική διάμετρος

A (Εξωτερική διάμετρος) (Class 150-1500)   H (Μήκος κωνικού στραγγιστήριου)
150 300 600 900 1500   Ανοιχτή περιοχή οθόνης
100% 150% 200% 300%
3/4 16 54 64 64 67 67   76 102 127 152
1 19 64 70 70 76 76   76 102 127 152
1-1/2 32 83 92 92 95 95   89 114 152 152
2 44 102 108 108 140 140   102 152 203 279
2-1/2 57 121 127 127 162 162   102 152 203 279
3 70 133 146 146 165 171   127 178 229 330
4 95 171 178 183 203 206   203 254 305 457
5 117 194 210 238 244 251   203 279 356 559
6 140 219 248 264 286 279   229 330 457 635
8 187 276 305 318 356 349   305 432 584 838
10 238 337 359 397 432 432   356 533 711 1041
12 279 406 419 454 495 518   406 635 864 1245
14 311 441 479 483 518 575   457 686 914 1346
16 356 511 533 556 572 638   533 787 1016 1549
18 400 540 587 603 635 702   610 889 1168 1727
20 445 597 648 676 695 752   660 965 1295 1930
24 540 708 768 784 835 899   787 1143 1549 2286
30 692 873 943 962 1013     965 1448 1930 2896
36 838 1038 1108 1121 1191     1168 1727 2337 3302
