Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
| Υλικό σώματος: | Σφυρηλατημένος χάλυβας: χάλυβας άνθρακα, Α182-F22 | περιποίηση: | Μισός Στελίτης/Πλήρης Στελίτης |
|---|---|---|---|
| Μέγεθος: | 1/2 in - 2 in | Διορισμός πίεσης: | Κατηγορία 2500LB / 2500# |
| Ενεργοποιητής: | Handwheel | Άκρες σύνδεσης: | SW, συγκόλληση υποδοχών |
| Τύπος καπό: | Καπό στεγανοποίησης πίεσης, PSB | Υπηρεσία OEM: | - Ναι, ναι. |

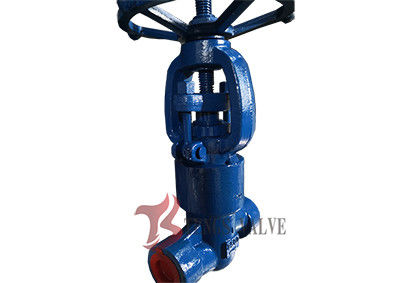

Υψηλής πίεσης 2500LB PSB σφυρηλατημένο χάλυβα F22 βαλβίδα πύλης Σκληρό σφήνα τακτική τρύπα SW
Γρήγορες λεπτομέρειες:
1Προϊόν: Ansi 2500LB πλαστική βαλβίδα πύλης
2Κατασκευές: PSB, Κεφάλαιο σφραγίδας πίεσης
3Τύπος τρύπησης: Κανονική τρύπηση
4- Μεγέθη: 1/2" έως 2".
5Δυνάμεις: τάξη 2500LB / 2500#
6Τελικές συνδέσεις:
7Υλικά Διαθέσιμα σε: A182-F22
8Διαφορετικά υλικά επιχρίωσης είναι διαθέσιμα για να ταιριάζουν σε διαφορετικές συνθήκες υπηρεσίας.
9Ειδικό: NACE MR 0175
Χαρακτηριστικά
1Στυλ γκαζέτας καπό
Ατσάλι από ανοξείδωτο χάλυβα + εύκαμπτη συνδυασμένη συμπίεση από γραφίτη
Συσκευή δακτυλικής αρθρώσεως
Σχεδιασμός σφραγίδας υπό πίεση
2Σφραγίδα συσκευασίας
Όπως συνήθως, χρησιμοποιείται ευέλικτο γραφίτη για το υλικό συσκευασίας.
3Σύνδεση σώματος και καπό
Πίεση σφραγίδα καπό.
4Επιχείρηση.
Χειροκίνητο τιμόνι, γυμνό στέλεχος, ηλεκτρικός κινητήρας
5Σχεδιασμός δίσκου
Οι βαλβίδες πύλης NPS<2 είναι στερεές πύλες σφήνας.
6Σχεδιασμός πίσω καθίσματος
Όλες οι βαλβίδες πόρτας έχουν σχεδιασμό πίσω καθίσματος.
7Σχεδιασμός βλαστικών
Το στέλεχος είναι ολοκληρωμένο σφυρηλατημένο σχέδιο.
8Καθίστε.
Για την βαλβίδα πύλης άνθρακα, το κάθισμα είναι συνήθως σφυρηλατημένο χάλυβα.το κάθισμα είναι αναπόσπαστο με το σώμαΤο σχοινί ή το συγκολλημένο είδος καθίσματος είναι επίσης προαιρετικό για την βαλβίδα πύλης από ανοξείδωτο χάλυβα.
Περιγραφή
Τμήματα και κατάλογος υλικών πλαστικής βαλβίδας πόρτας από χάλυβα για καπότ σφραγίδας πίεσης 2500LB
| - Όχι, όχι. | Ονοματεπώνυμο | F22/F6α | F22/F6aHFS | LF2/304 | F11/F6aHF | F304 (Λ) /304 (Λ) | F316(L)/316(L) | F51/410HF |
| 1 | Σώμα | F22 | F22 | Επικεφαλής | F11 | F304 ((L) | F316(L) | Επικεφαλής |
| 2 | Καθίσμα | 410 | 410HF | 304 | 410HF | 304 ((L) | 316 ((L) | Επικεφαλής |
| 3 | Κλινο | F6α | F6α | F304 | F6aHF | F304 ((L) | F316(L) | Επικεφαλής |
| 4 | Στρίχη | 410 | 410 | 304 | 410 | 304 ((L) | 316 ((L) | Επικεφαλής |
| 6 | Κεφάλαιο | F22 | F22 | Επικεφαλής | F11 | F304 ((L) | F316(L) | Επικεφαλής |
| 8 | Πινάκια | 410 | 410 | 410 | 410 | 304 | 304 | 304 |
| 9 | Αγγείο | 410 | 410 | 304 | 410 | 304 | 316 | Επικεφαλής |
| 10 | Δέσμη του ματιού | Β7 | Β7 | L7 | Β16 | Β8 (Μ) | Β8 (Μ) | Β8 (Μ) |
| 11 | Δαχτυλόφλεγα | F22 | F22 | Επικεφαλής | F11 | F304 | F304 | F304 |
| 12 | Εξακόσιο καρπούζι | 2H | 2H | 2H | 2H | 8(M) | 8(M) | 8(M) |
| 13 | Αμπελώνα | 410 | 410 | 410 | 410 | 410 | 410 | 410 |
| 14 | Αμμοσφαιρίδιο | 35 | 35 | 35 | 35 | 35 | 35 | 35 |
| 15 | Πίνακα ονομασίας | ΑΛ | ΑΛ | ΑΛ | ΑΛ | ΑΛ | ΑΛ | ΑΛ |
| 16 | Χειροκίνητο τροχό | Α197 | Α197 | Α197 | Α197 | Α197 | Α197 | Α197 |
| 17 | Λιπαντική συμπίεση | 410 | 410 | 410 | 410 | 410 | 410 | 410 |
| 18 | Συσκευή | Γράφιτος | Γράφιτος | Γράφιτος | Γράφιτος | Γράφιτος | Γράφιτος | Γράφιτος |
| 23 | Σφραγίδα σφραγίδας | 420 | 420 | 304 | 304 | 304 ((L) | 316 ((L) | 420 |
| 24 | Π.Σ. δαχτυλίδι | 304 | 304 | 304 | 304 | 304 | 316 | 316 |
| 25 | Σημείωση: | 420 | 420 | 304 | 304 | 304 ((L) | 16 ((L) | F91 |
| 26 | Κεφαλοπλαστική | 410 | 410 | 410 | 410 | 410 | 410 | 410 |
| 27 | Αμύγδαλα συσκευασίας | Χάλυβα χυμένο | Χάλυβα χυμένο | Χάλυβα χυμένο | Χάλυβα χυμένο | Ατσάλι ατσάλι | Ατσάλι ατσάλι | Ατσάλι ατσάλι |
2Οι κύριες διαστάσεις σύνδεσης για 2500LB PSB πλαστική βαλβίδα πόρτας χάλυβα Διαθέσιμες.
