Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
| Body Material: | Forged Steel: F22 | Trim: | 13Cr, Half Stellite/ Full Stellite |
|---|---|---|---|
| Size: | 1/2in - 2in | Pressure Rating: | Class 2500LB / 2500# |
| Actuator: | Handwheel | Connection Ends: | SW, Socket Weld |
| Bonnet Type: | Pressure Seal Bonnet, PSB | OEM service: | YES |

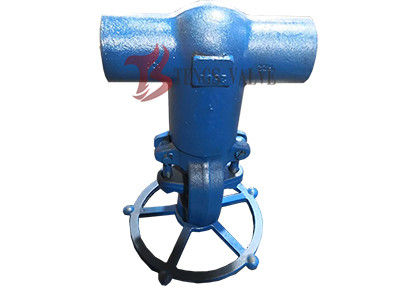

PSB, Φαλβίδα πύλης F22, Φαλβίδες πύλης από σφυρηλατημένο χάλυβα υψηλής πίεσης, Dn25,Ανσι 2500LB,Σύνδεση SW
Γρήγορες λεπτομέρειες:
1Προϊόν: Υψηλής πίεσης 2500LB πλαστική βαλβίδα πύλης
2Κατασκευές: PSB, Κεφάλαιο σφραγίδας πίεσης
3Τύπος τρύπησης: πλήρης τρύπηση
4- Μεγέθη: 1/2" έως 2".
5Δυνάμεις: τάξη 2500LB / 2500#
6Τελικές συνδέσεις: SW, πρίζα συγκολλημένη
7. υλικά Διαθέσιμα σε: A105 N, LF2, F5, F11, F22, F304, F316, F316L, F51, F53 ή ισοδύναμο
8Διαφορετικά υλικά επιχρίωσης είναι διαθέσιμα για να ταιριάζουν σε διαφορετικές συνθήκες υπηρεσίας.
9Ειδικό: NACE MR 0175
Χαρακτηριστικά
1Στυλ γκαζέτας καπό
Ατσάλι από ανοξείδωτο χάλυβα + εύκαμπτη συνδυασμένη συμπίεση από γραφίτη
Συσκευή δακτυλικής αρθρώσεως
Σχεδιασμός σφραγίδας υπό πίεση
2Σφραγίδα συσκευασίας
Όπως συνήθως, χρησιμοποιείται ευέλικτο γραφίτη για το υλικό συσκευασίας.
3Σύνδεση σώματος και καπό
Πίεση σφραγίδα καπό.
4Επιχείρηση.
Χειροκίνητο τιμόνι, γυμνό στέλεχος, ηλεκτρικός κινητήρας
5Σχεδιασμός δίσκου
Οι βαλβίδες πύλης NPS<2 είναι στερεές πύλες σφήνας.
6Σχεδιασμός πίσω καθίσματος
Όλες οι βαλβίδες πόρτας έχουν σχεδιασμό πίσω καθίσματος.
7Σχεδιασμός βλαστικών
Το στέλεχος είναι ολοκληρωμένο σφυρηλατημένο σχέδιο.
8Καθίστε.
Για την βαλβίδα πύλης άνθρακα, το κάθισμα είναι συνήθως σφυρηλατημένο χάλυβα.το κάθισμα είναι αναπόσπαστο με το σώμαΤο σχοινί ή το συγκολλημένο είδος καθίσματος είναι επίσης προαιρετικό για την βαλβίδα πύλης από ανοξείδωτο χάλυβα.
Περιγραφή
Τμήματα και κατάλογος υλικών πλαστικής βαλβίδας πόρτας από χάλυβα για καπότ σφραγίδας πίεσης 2500LB
| - Όχι, όχι. | Ονοματεπώνυμο | Α105/F6α | Α105/F6aHFS | LF2/304 | F11/F6aHF | F304 (Λ) /304 (Λ) | F316(L)/316(L) | F51/410HF |
| 1 | Σώμα | Α105 | Α105 | Επικεφαλής | F11 | F304 ((L) | F316(L) | Επικεφαλής |
| 2 | Καθίσμα | 410 | 410HF | 304 | 410HF | 304 ((L) | 316 ((L) | Επικεφαλής |
| 3 | Κλινο | F6α | F6α | F304 | F6aHF | F304 ((L) | F316(L) | Επικεφαλής |
| 4 | Στρίχη | 410 | 410 | 304 | 410 | 304 ((L) | 316 ((L) | Επικεφαλής |
| 6 | Κεφάλαιο | Α105 | Α105 | Επικεφαλής | F11 | F304 ((L) | F316(L) | Επικεφαλής |
| 8 | Πινάκια | 410 | 410 | 410 | 410 | 304 | 304 | 304 |
| 9 | Αγγείο | 410 | 410 | 304 | 410 | 304 | 316 | Επικεφαλής |
| 10 | Δέσμη του ματιού | Β7 | Β7 | L7 | Β16 | Β8 (Μ) | Β8 (Μ) | Β8 (Μ) |
| 11 | Δαχτυλόφλεγα | Α105 | Α105 | Επικεφαλής | F11 | F304 | F304 | F304 |
| 12 | Εξακόσιο καρπούζι | 2H | 2H | 2H | 2H | 8(M) | 8(M) | 8(M) |
| 13 | Αμπελώνα | 410 | 410 | 410 | 410 | 410 | 410 | 410 |
| 14 | Αμμοσφαιρίδιο | 35 | 35 | 35 | 35 | 35 | 35 | 35 |
| 15 | Πίνακα ονομασίας | ΑΛ | ΑΛ | ΑΛ | ΑΛ | ΑΛ | ΑΛ | ΑΛ |
| 16 | Χειροκίνητο τροχό | Α197 | Α197 | Α197 | Α197 | Α197 | Α197 | Α197 |
| 17 | Λιπαντική συμπίεση | 410 | 410 | 410 | 410 | 410 | 410 | 410 |
| 18 | Συσκευή | Γράφιτος | Γράφιτος | Γράφιτος | Γράφιτος | Γράφιτος | Γράφιτος | Γράφιτος |
| 23 | Σφραγίδα σφραγίδας | 420 | 420 | 304 | 304 | 304 ((L) | 316 ((L) | 420 |
| 24 | Π.Σ. δαχτυλίδι | 304 | 304 | 304 | 304 | 304 | 316 | 316 |
| 25 | Σημείωση: | 420 | 420 | 304 | 304 | 304 ((L) | 16 ((L) | F91 |
| 26 | Κεφαλοπλαστική | 410 | 410 | 410 | 410 | 410 | 410 | 410 |
| 27 | Αμύγδαλα συσκευασίας | Χάλυβα χυμένο | Χάλυβα χυμένο | Χάλυβα χυμένο | Χάλυβα χυμένο | Ατσάλι ατσάλι | Ατσάλι ατσάλι | Ατσάλι ατσάλι |
